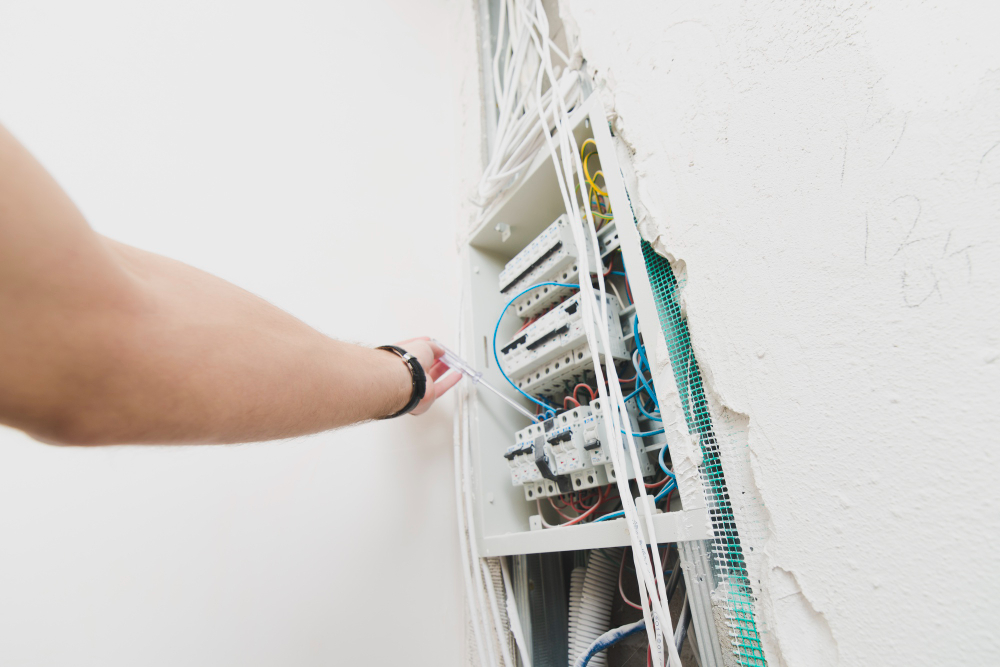

Elektros instaliacija – viena svarbiausių inžinerinių sistemų pastate, nuo kurios tiesiogiai priklauso gyventojų saugumas, turto apsauga ir elektros prietaisų patikimas veikimas. Todėl elektros linijų ir instaliacijos įrengimo taisyklės nėra formalumas – jos apibrėžia aiškius techninius, saugos ir norminius reikalavimus, kurių būtina laikytis prieš pradedant bet kokius darbus.
Netinkamai parinktas laidų skerspjūvis, neteisingai sumontuota apsauga ar nesuformuota įžeminimo sistema gali sukelti trumpąjį jungimą, laidų perkaitimą ar net gaisrą. Be to, elektros instaliacijos darbai dažnai susiję su teisine atsakomybe – ypač naujos statybos ar renovacijos projektuose.
Kodėl elektros instaliacijos taisyklės yra būtinos?
Elektros instaliacijos taisyklės užtikrina, kad sistema būtų saugi, patikima ir atitiktų galiojančius techninius reglamentus. Elektros srovė yra nematoma, tačiau jos pasekmės gali būti itin pavojingos – nuo elektros smūgio iki konstrukcijų užsidegimo.
Pagrindinės priežastys, kodėl būtina laikytis elektros linijų ir instaliacijos įrengimo taisyklių:
- Saugumas – apsauga nuo elektros smūgio ir gaisro;
- Apkrovos kontrolė – teisingas linijų paskirstymas;
- Įrangos ilgaamžiškumas – tinkamai parinkti laidai ir apsauga;
- Teisinė atsakomybė – atitikimas norminiams dokumentams;
- Draudimo sąlygos – nelaimės atveju gali būti tikrinama instaliacijos atitiktis.
Ką reglamentuoja elektros instaliacijos taisyklės?
- Laidų skerspjūvių parinkimą pagal apkrovą.
- Apsaugos įrenginių naudojimą (automatiniai saugikliai, RCD).
- Įžeminimo sistemos įrengimą.
- Instaliacijos montavimo aukščius ir atstumus.
- Specialius reikalavimus drėgnoms patalpoms.
Elektros linijų ir instaliacijos įrengimo taisyklės ypač svarbios planuojant naują statybą ar atliekant kapitalinį remontą. Šiuo etapu sprendimai daro ilgalaikę įtaką – netinkamai įrengta sistema gali kelti problemų dešimtmečius.

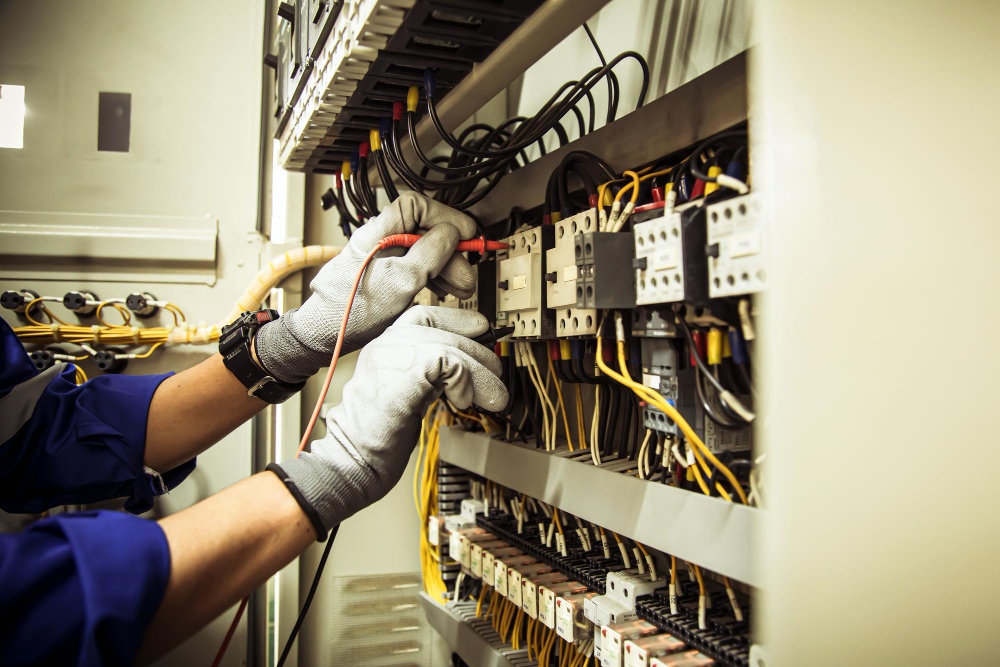

Pagrindiniai elektros linijų įrengimo reikalavimai
Elektros linijų įrengimas turi būti atliekamas laikantis aiškių techninių principų. Net ir paprasto gyvenamojo namo instaliacijoje būtina tinkamai paskirstyti apkrovą, parinkti tinkamus laidus ir užtikrinti apsaugą nuo trumpojo jungimo bei nuotėkio srovės.
Vienas svarbiausių aspektų – laidų skerspjūvis. Per ploni laidai gali perkaisti, o per dideli – nebūtinai yra ekonomiškas sprendimas. Skerspjūvis parenkamas pagal planuojamą apkrovą ir linijos paskirtį.
Taip pat svarbu atskirti elektros linijas pagal paskirtį. Pavyzdžiui, rozetės, apšvietimas ir galingi prietaisai turėtų būti prijungti prie skirtingų grupių. Tai leidžia išvengti sistemos perkrovos ir užtikrina patogesnį valdymą.
Pagrindiniai elektros linijų įrengimo principai
- Apšvietimo ir rozečių linijų atskyrimas.
- Atskira linija galingiems prietaisams.
- Tinkamai parinktas laidų skerspjūvis pagal apkrovą.
- Automatiniai saugikliai kiekvienai grupei.
- Privaloma įžeminimo sistema.
Kabelių tipas taip pat turi reikšmę. Gyvenamuosiuose pastatuose dažniausiai naudojami variniai kabeliai su PVC arba halogenų neturinčia izoliacija. Kabeliai turi būti tiesiami apsauginiuose vamzdžiuose arba kanaluose, kad būtų apsaugoti nuo mechaninių pažeidimų.
Tinkamas elektros linijų įrengimas užtikrina, kad sistema būtų ne tik funkcionali, bet ir saugi ilgalaikėje perspektyvoje.
Elektros instaliacijos įrengimo taisyklės gyvenamajame name
Gyvenamajame name elektros instaliacija turi būti suplanuota taip, kad atitiktų tiek dabartinius, tiek būsimus poreikius. Elektros linijų ir instaliacijos įrengimo taisyklės numato skirtingus reikalavimus priklausomai nuo patalpos paskirties, apkrovos ir drėgmės lygio.
Rozetės ir jungikliai
Rozetės turi būti montuojamos saugiame aukštyje ir pakankamu atstumu nuo vandens šaltinių. Įprastai jos įrengiamos 20–30 cm aukštyje nuo grindų (išskyrus darbo zonas, pvz., virtuvėje). Jungikliai dažniausiai montuojami 90–110 cm aukštyje.
Svarbu:
- Nenaudoti vienos linijos visam aukštui;
- Numatyti pakankamą rozečių skaičių;
- Įrengti atskiras grupes skirtingoms patalpoms.
Virtuvė ir vonios kambarys
Šiose patalpose taikomi griežtesni reikalavimai. Dėl drėgmės ir galimos vandens sąveikos su elektros įranga būtina naudoti RCD (nuotėkio relę) ir laikytis apsauginių zonų reikalavimų.
Vonios kambaryje:
- Rozetės negali būti montuojamos per arti dušo ar vonios zonos;
- Naudojami drėgmei atsparūs elektros įrenginiai (IP klasė).
Virtuvėje:
- Atskira linija galingiems prietaisams;
- Pakankamas rozečių skaičius darbo zonoje;
- Tinkamas apkrovos paskirstymas.
Įžeminimo sistema
Įžeminimas yra viena svarbiausių saugos dalių. Jis apsaugo nuo elektros smūgio, jei įrenginyje atsiranda izoliacijos pažeidimas. Visi metaliniai korpusai ir rozetės turi būti prijungti prie įžeminimo grandinės.
Minimalūs laidų skerspjūviai gyvenamajame name
| Linijos paskirtis | Rekomenduojamas skerspjūvis | Pastabos |
|---|---|---|
| Apšvietimas | 1,5 mm² | Dažniausiai pakanka standartinei apkrovai |
| Rozetės | 2,5 mm² | Standartinė gyvenamųjų patalpų linija |
| Kaitlentė / orkaitė | 4–6 mm² | Priklauso nuo galios ir fazių skaičiaus |
| Trifazė instaliacija | Pagal projektą | Būtinas apkrovos skaičiavimas |
Laidų skerspjūvio parinkimas turi būti pagrįstas realia apkrova, o ne spėjimais. Net jei šiuo metu apkrova nedidelė, verta įvertinti ateities poreikius – pavyzdžiui, elektromobilio įkrovimo stotelę ar papildomą galingą įrangą.

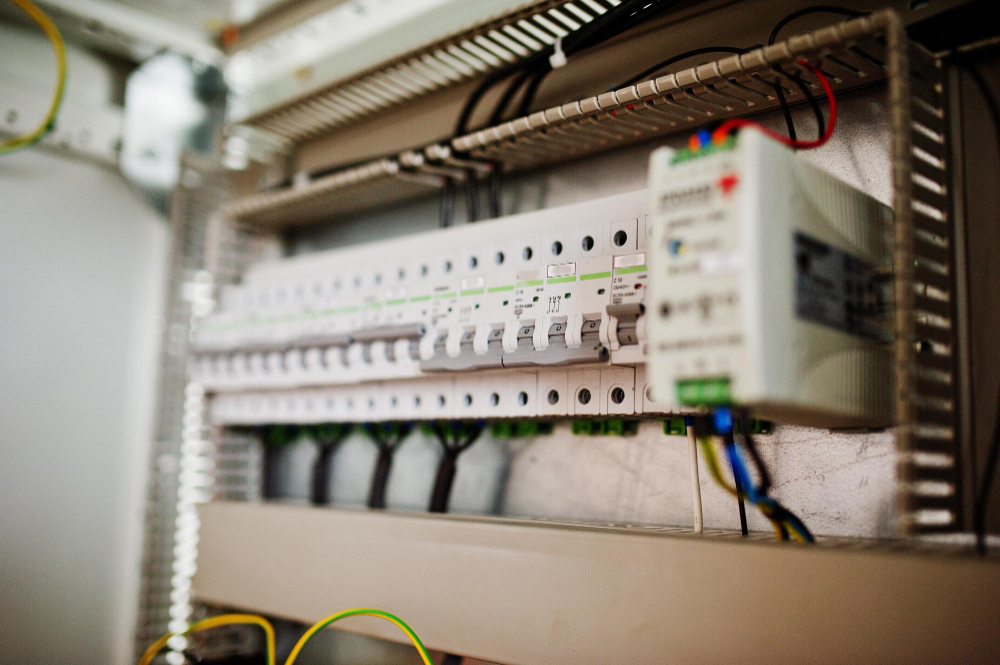

Kada reikalingas projektas ir kvalifikuotas specialistas?
Nors smulkūs elektros darbai kartais atliekami savarankiškai, elektros linijų ir instaliacijos įrengimo taisyklės aiškiai numato atvejus, kai būtinas projektas ir atestuotas specialistas. Tai ypač aktualu naujos statybos objektuose, kapitalinės renovacijos metu ar didinant elektros galią.
Projektas būtinas, kai:
- Įrengiama nauja elektros instaliacija visame pastate;
- Didinama įvado galia;
- Montuojama trifazė instaliacija;
- Įrengiama saulės elektrinė ar elektromobilio įkrovimo stotelė;
- Objektas priduodamas valstybinei komisijai.
Elektros projektas leidžia tiksliai apskaičiuoti apkrovas, parinkti tinkamus laidų skerspjūvius, apsaugos įrenginius ir užtikrinti atitikimą galiojantiems reglamentams. Be projekto atlikti darbai gali neatitikti normų, o tai gali sukelti problemų tiek draudimo, tiek pastato pridavimo procese.
Be to, kai kurie darbai pagal teisės aktus turi būti atliekami tik kvalifikuotų elektrikų. Netinkamas pajungimas gali kelti pavojų ne tik konkrečiam būstui, bet ir visam elektros tinklui.
Kada tikrai verta kviesti specialistą?
- Keičiant ar montuojant elektros skydelį.
- Įrengiant trifazę instaliaciją.
- Didinant elektros įvado galią.
- Atliekant kapitalinę renovaciją.
- Jei trūksta žinių apie apkrovos skaičiavimą.
Profesionalus požiūris leidžia išvengti sisteminių klaidų ir užtikrina, kad elektros instaliacija bus saugi ilgus metus.
Dažniausios klaidos ir jų pasekmės
Net ir laikantis bendrų rekomendacijų, praktikoje dažnai pasitaiko klaidų. Elektros linijų ir instaliacijos įrengimo taisyklės aiškiai nurodo, kad kiekviena linija turi būti apsaugota ir atitikti apkrovos reikalavimus – tačiau šis principas neretai ignoruojamas.
Dažniausios klaidos:
- Per mažas laidų skerspjūvis;
- Per daug prietaisų vienoje linijoje;
- Nenaudojama RCD apsauga;
- Netvarkingas laidų sujungimas;
- Neužtikrintas įžeminimas.
Pasekmės gali būti rimtos – nuo dažnai išsijungiančių saugiklių iki gaisro pavojaus. Perkaitę laidai ilgainiui praranda izoliacijos savybes, o tai didina trumpųjų jungimų riziką.

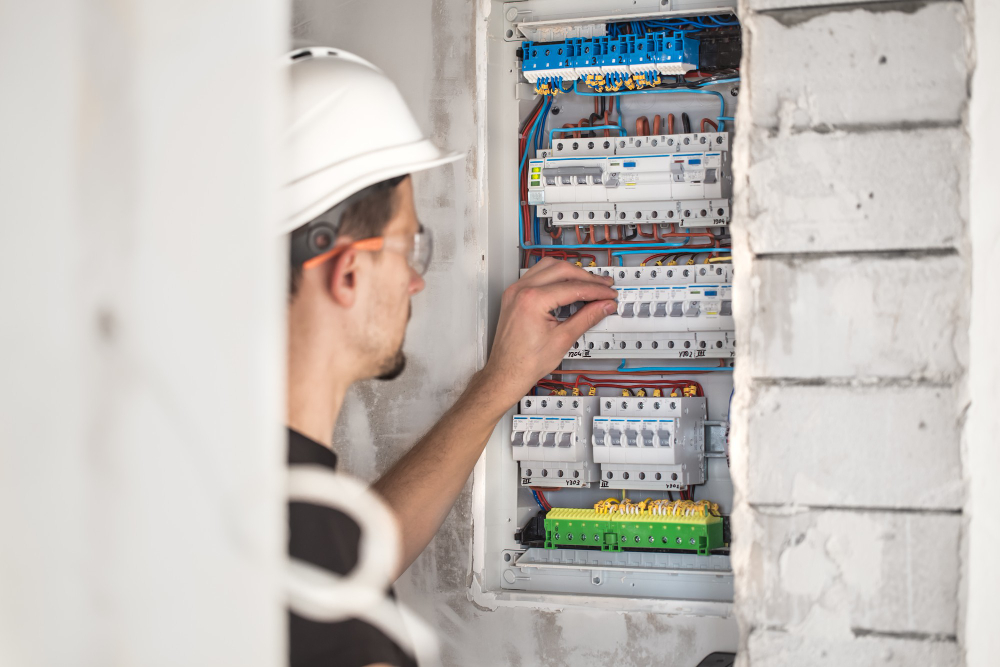

Elektros instaliacijos įrengimo kaina
Elektros instaliacijos kaina priklauso nuo darbų apimties, objekto dydžio ir techninių sprendimų. Naujos statybos atveju darbai paprastai pigesni nei renovacijoje, kur reikia ardyti sienas ir šalinti seną instaliaciją.
Vidutiniai kainų orientyrai:
- Elektros taškas (rozetė, jungiklis) – 25–60 €;
- Nauja linija su kabeliu ir apsauga – 80–200 €;
- Elektros skydelio montavimas – 200–600 €;
- Pilna instaliacija 100 m² name – 2000–5000 € (priklausomai nuo sudėtingumo).
Galutinė suma priklauso nuo linijų skaičiaus, trifazės instaliacijos poreikio ir pasirinktų apsaugos sprendimų.
Dažniausiai užduodami klausimai
Smulkius darbus galima atlikti savarankiškai, tačiau naujos instaliacijos ar skydelio montavimas turėtų būti patikėtas kvalifikuotam specialistui.
Projektas būtinas naujos statybos, galios didinimo ar trifazės instaliacijos atvejais bei kai objektas priduodamas valstybinei komisijai.
Netinkamai parinktas skerspjūvis gali sukelti laidų perkaitimą ir padidinti gaisro riziką.
RCD apsauga rekomenduojama visoms rozetėms, ypač drėgnose patalpose, nes ji sumažina elektros smūgio riziką.
