Rekuperacija bute: ortakiai, vamzdžiai ir difuzoriai

Rekuperacija bute vis dažniau pasirenkama ne kaip papildomas komforto sprendimas, o kaip būtina sistema, užtikrinanti sveiką mikroklimatą. Sandarūs, energiškai efektyvūs butai be tinkamo vėdinimo greitai susiduria su drėgmės pertekliumi, pelėsiu, nemaloniais kvapais ir prasta oro kokybe. Natūralus vėdinimas per langus tokių problemų nebeišsprendžia, ypač šaltuoju metų laiku.

Tinkamai suprojektuota rekuperacija leidžia nuolat tiekti šviežią orą, pašalinti užterštą ir tuo pačiu susigrąžinti didžiąją dalį šilumos. Tačiau butuose ši sistema turi savų iššūkių: ribota erdvė, žemos lubos, kaimynystė, triukšmo reikalavimai. Todėl itin svarbu suprasti, kaip parenkami rekuperacijos vamzdžiai, ortakiai ir difuzoriai, nes būtent jie lemia sistemos efektyvumą ir komfortą.

Kas yra rekuperacija ir kaip ji veikia bute

Rekuperacija – tai mechaninio vėdinimo sistema su šilumos grąžinimu. Jos veikimo principas paremtas nuolatiniu oro mainų procesu: iš patalpų šalinamas panaudotas, drėgnas oras, o į patalpas tiekiamas šviežias lauko oras, kuris rekuperatoriuje sušildomas išeinančio oro šiluma.

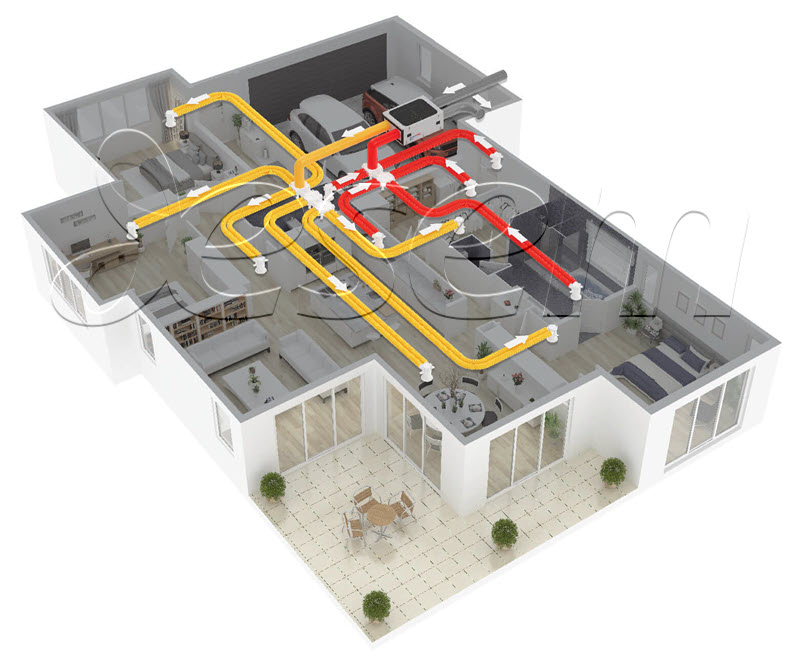

Bute rekuperacijos sistema paprastai susideda iš kompaktiško rekuperatoriaus, ortakių tinklo ir oro paskirstymo elementų. Skirtingai nei individualiuose namuose, butuose dažniausiai naudojami mažesnio našumo įrenginiai ir trumpesni ortakiai, tačiau net ir tokia sistema gali ženkliai pagerinti oro kokybę.

Svarbu pabrėžti, kad rekuperacija bute nėra vien tik „oro pūtimas“. Tai subalansuota sistema, kurioje oro kiekiai tiekiami ir šalinami taip, kad nesusidarytų skersvėjai, triukšmas ar slėgio disbalansas. Būtent todėl didelę reikšmę turi ne tik pats rekuperatorius, bet ir teisingai parinkti vamzdžiai, ortakiai bei difuzoriai.

Rekuperacijos vamzdis ir ortakiai: kuo jie skiriasi

Kalbant apie rekuperaciją, sąvokos „vamzdis“ ir „ortakis“ dažnai vartojamos kaip sinonimai, tačiau technine prasme jos reiškia skirtingus dalykus. Šį skirtumą svarbu suprasti, nes nuo pasirinktos sistemos priklauso ne tik montavimo paprastumas, bet ir triukšmo lygis, oro srautų stabilumas bei priežiūra ateityje.

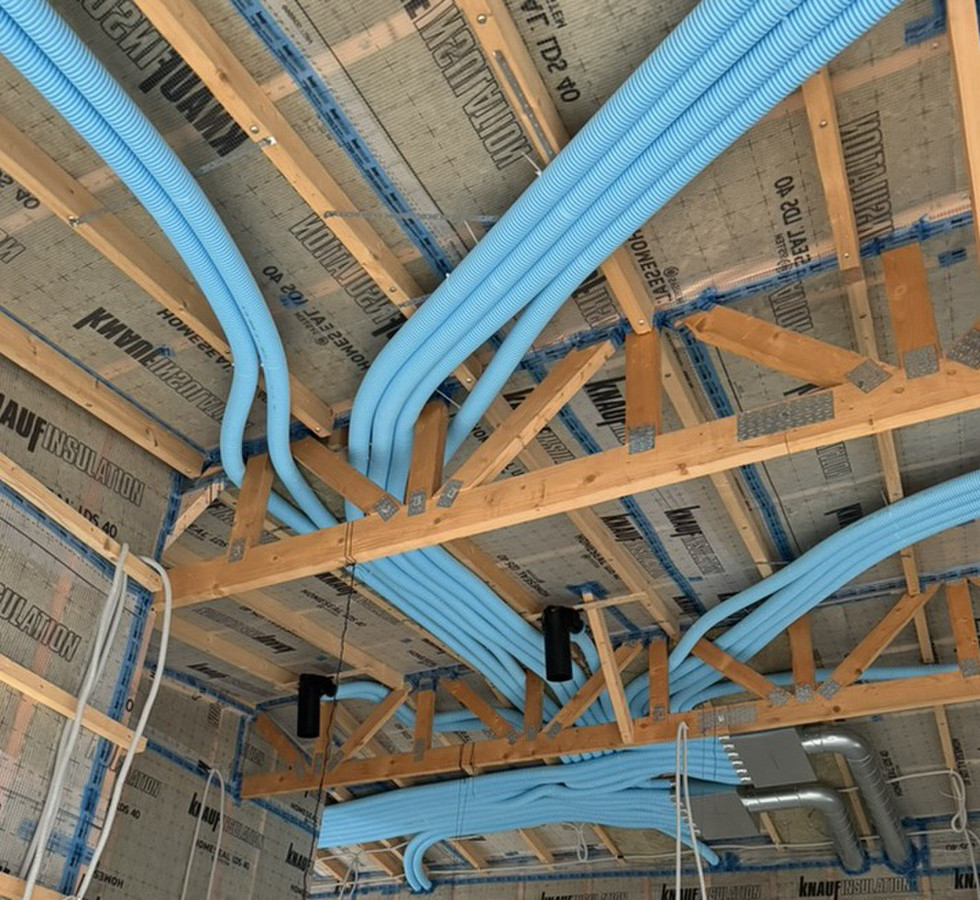

Rekuperacijos vamzdžiais dažniausiai vadinami apvalūs plastikiniai ortakiai, naudojami oro paskirstymo sistemose. Tai gali būti lygūs arba viduje gofruoti PE (polietileno) vamzdžiai, kurie jungiami į kolektorius. Tokia sistema leidžia kiekvienai patalpai tiekti atskirą oro srautą ir labai tinka butams, kur svarbus tylus veikimas ir tikslus balansavimas.

Ortakiai, klasikine prasme, dažniausiai reiškia metalinius arba didesnio skersmens kanalus, kuriais oras paskirstomas pagrindinėse linijose nuo rekuperatoriaus. Jie gali būti apvalūs arba stačiakampiai, montuojami virš lubų, šachtose ar sienose. Ortakiai dažniau naudojami kaip magistralinės linijos, prie kurių jungiami atskiri vamzdžiai į patalpas.

Praktikoje butuose dažniausiai taikomas kombinuotas sprendimas: nuo rekuperatoriaus oras paskirstomas per trumpus metalinius ortakius, o į atskiras patalpas tiekiamas per plastikinius vamzdžius. Toks sprendimas leidžia sumažinti triukšmą, optimizuoti vietą ir užtikrinti tolygų oro pasiskirstymą.

Ortakių tipai rekuperacijai

Rekuperacijos sistemos veikimo kokybė tiesiogiai priklauso nuo to, kokie ortakiai parenkami ir kur jie naudojami. Butuose, kur erdvė ribota, o triukšmas ypač juntamas, netinkamas ortakių sprendimas gali visiškai sugadinti visos sistemos efektą. Todėl ortakių tipą reikia rinktis ne pagal kainą ar montavimo paprastumą, o pagal oro srautų, triukšmo ir ilgaamžiškumo kriterijus.

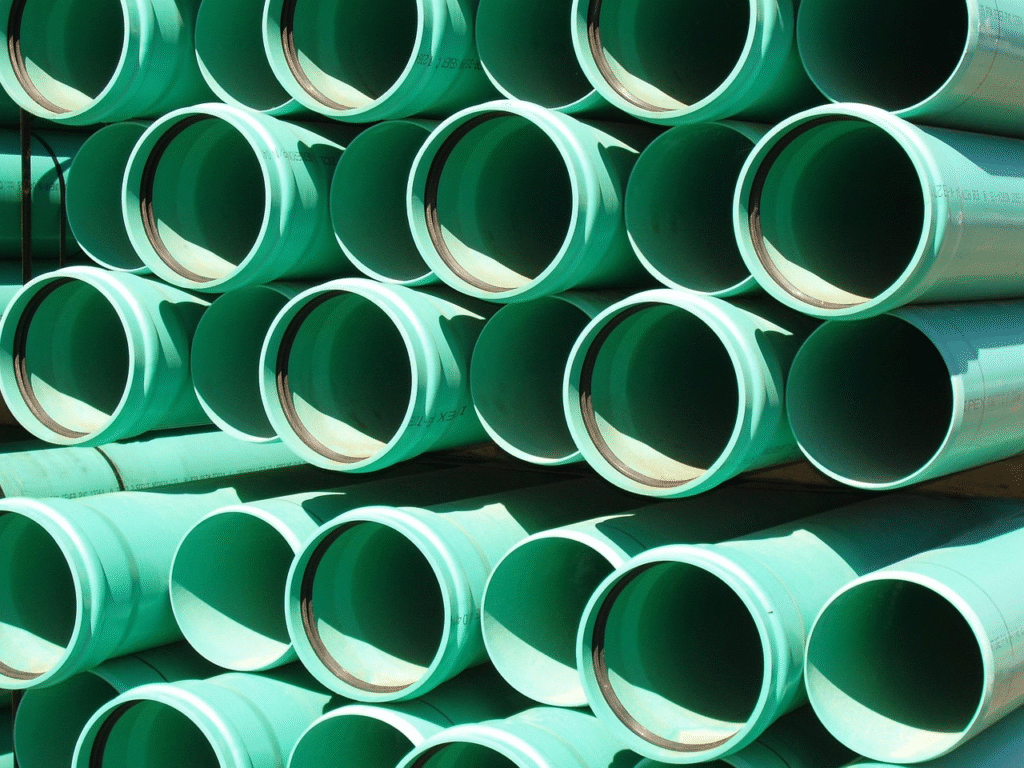

Plastikiniai ortakiai (PE vamzdžiai) yra laikomi optimaliausiu sprendimu rekuperacijai bute. Jų vidinis paviršius yra lygus, todėl oras teka tolygiai, sumažėja pasipriešinimas ir sistemos skleidžiamas garsas. Šie vamzdžiai taip pat nekaupia kondensato, yra atsparūs drėgmei ir leidžia tiksliai subalansuoti oro kiekius kiekvienai patalpai atskirai. Būtent dėl šių savybių plastikiniai vamzdžiai dažniausiai naudojami kaip pagrindinė oro paskirstymo sistema gyvenamosiose erdvėse.

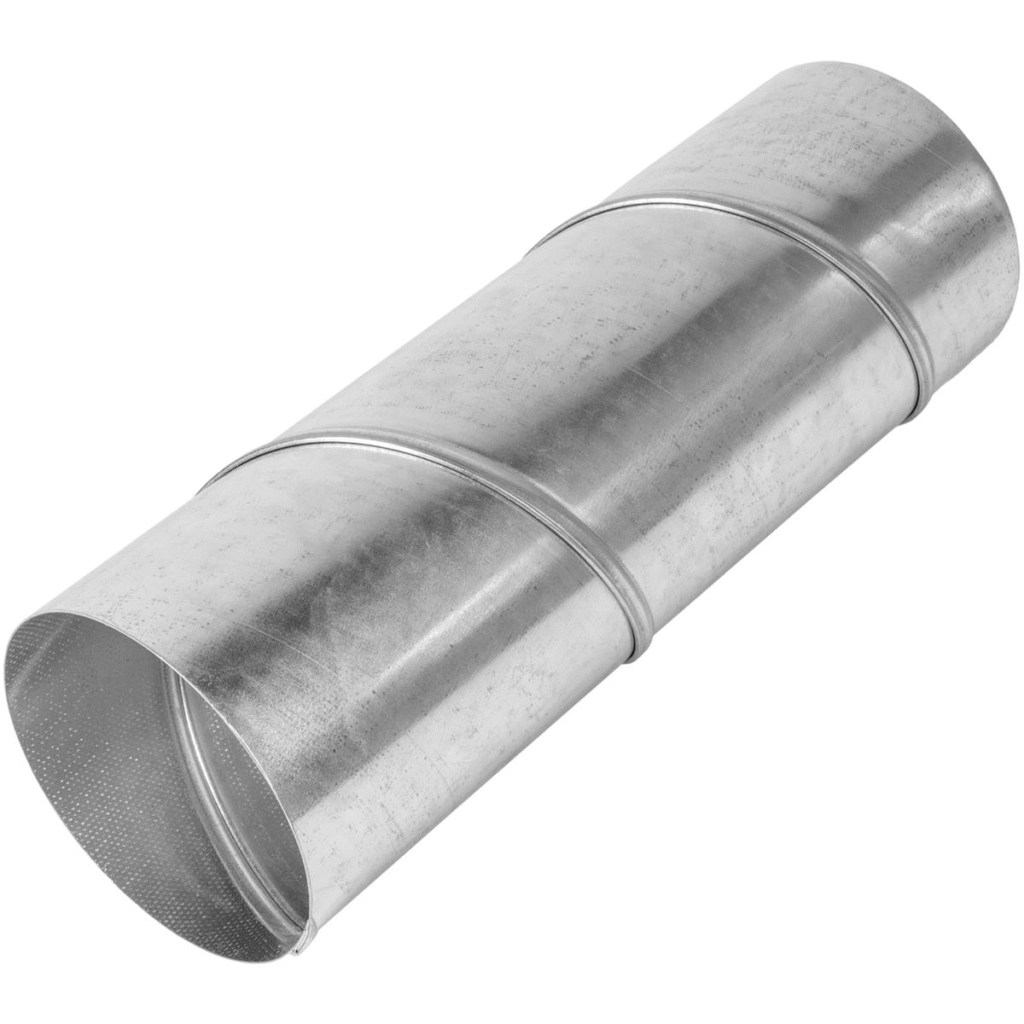

Metaliniai ortakiai, dažniausiai cinkuoto plieno, pasižymi tvirtumu ir ilgaamžiškumu, tačiau jų naudojimas butuose turi būti ribotas. Jie gerai tinka pagrindinėms magistralėms nuo rekuperatoriaus, tačiau perduoda vibracijas ir garsą, todėl be papildomų garso slopinimo sprendimų gali tapti triukšmo šaltiniu. Praktikoje metaliniai ortakiai naudojami trumpose atkarpose, dažniausiai techninėse zonose ar šachtose.

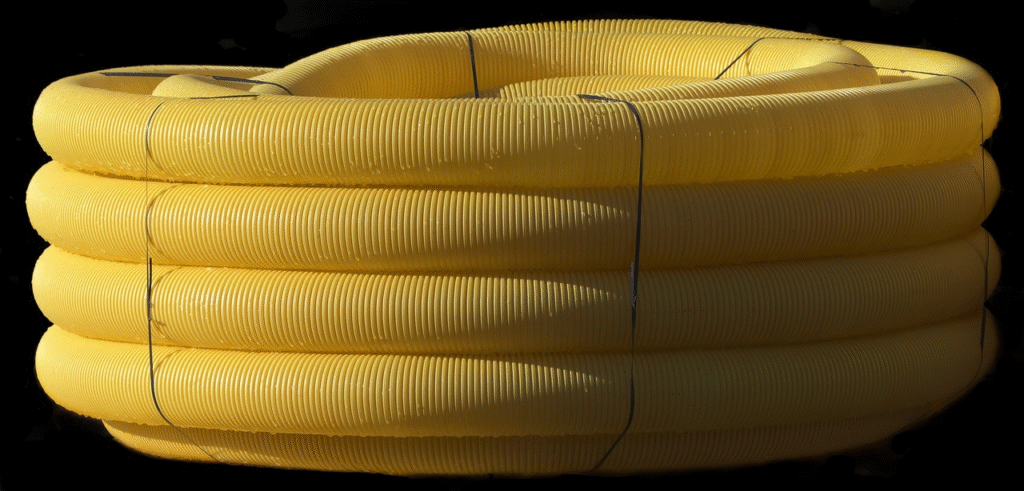

Lankstūs ortakiai turėtų būti vertinami kaip kompromisinis, o ne pagrindinis sprendimas. Nors jie palengvina montavimą sudėtingose vietose, jų vidinis paviršius sukelia didesnį oro pasipriešinimą, o netinkamai sumontuoti lankstūs ortakiai greitai tampa triukšmo, dulkių kaupimosi ir nešvarumų židiniu. Dėl šios priežasties jie rekomenduojami tik trumpoms jungtims, bet ne visai rekuperacijos sistemai.

Praktinis optimalus sprendimas bute – kombinuota sistema:
nuo rekuperatoriaus naudojami trumpi metaliniai ortakiai, o į atskiras patalpas oras paskirstomas per plastikinius PE vamzdžius. Toks derinys leidžia pasiekti tylų veikimą, gerą oro balansą ir patogų montavimą ribotoje erdvėje.

Rekuperacijos ortakių išvedžiojimas bute

Rekuperacijos ortakių išvedžiojimas bute yra vienas sudėtingiausių projektavimo etapų, nes čia susiduria techniniai reikalavimai ir realūs erdvės apribojimai. Skirtingai nei individualiuose namuose, butuose dažniausiai tenka prisitaikyti prie jau suformuoto išplanavimo, riboto lubų aukščio ir bendrų pastato konstrukcijų.

Dažniausiai ortakiai slepiami pakabinamose lubose, nes tai leidžia išvengti matomų kanalų ir išlaikyti estetinį vaizdą. Tačiau svarbu įvertinti, kad ortakiai, ypač magistraliniai, reikalauja tam tikro aukščio. Jei lubos nuleidžiamos per mažai, didėja oro greitis, o kartu ir triukšmas. Todėl projektavimo metu būtina rasti balansą tarp lubų aukščio praradimo ir sistemos tylumo.

Kita dažna vieta – sienos arba techninės šachtos. Šis sprendimas ypač aktualus butuose, kur pakabinamos lubos nepageidaujamos visose patalpose. Tokiu atveju ortakiai dažniausiai koncentruojami koridoriuose, sanitariniuose mazguose ar spintose, iš kurių trumpais atšakų vamzdžiais oras tiekiamas į kambarius.

Ypatingą dėmesį reikia skirti triukšmo kontrolei. Ortakiai neturi tiesiogiai liestis su konstrukcijomis be vibraciją slopinančių tarpiklių. Taip pat svarbu vengti staigių posūkių ir per ilgo lankstų naudojimo, nes tai didina oro pasipriešinimą ir triukšmo lygį. Teisingai išvedžioti ortakiai leidžia sistemai veikti beveik nepastebimai.

Dar vienas svarbus aspektas – prieinamumas priežiūrai. Rekuperacijos sistema nėra visiškai „bepriežiūrė“, todėl filtrų keitimas ir ortakių patikrinimas turi būti įmanomi be sudėtingų ardymo darbų. Projektuojant būtina numatyti revizines angas ir logišką ortakio trasų išdėstymą.

Difuzoriai rekuperacijai: paskirtis ir tipai

Difuzoriai yra galutinis rekuperacijos sistemos elementas, su kuriuo tiesiogiai susiduria gyventojai. Nors jie dažnai vertinami tik kaip interjero detalė, iš tiesų difuzoriai lemia, kaip oras paskirstomas patalpoje, ar jaučiamas skersvėjis ir koks bus bendras komforto lygis. Net ir idealiai suprojektuoti ortakiai neatliks savo funkcijos, jei difuzoriai bus parinkti ar sumontuoti netinkamai.

Difuzorių pagrindinė paskirtis – tolygiai paskirstyti tiekiamą orą arba efektyviai pašalinti panaudotą orą iš patalpos. Jie veikia kaip tarpinė grandis tarp ortakių sistemos ir patalpos, todėl jų forma, dydis ir montavimo vieta turi tiesioginę įtaką oro judėjimui.

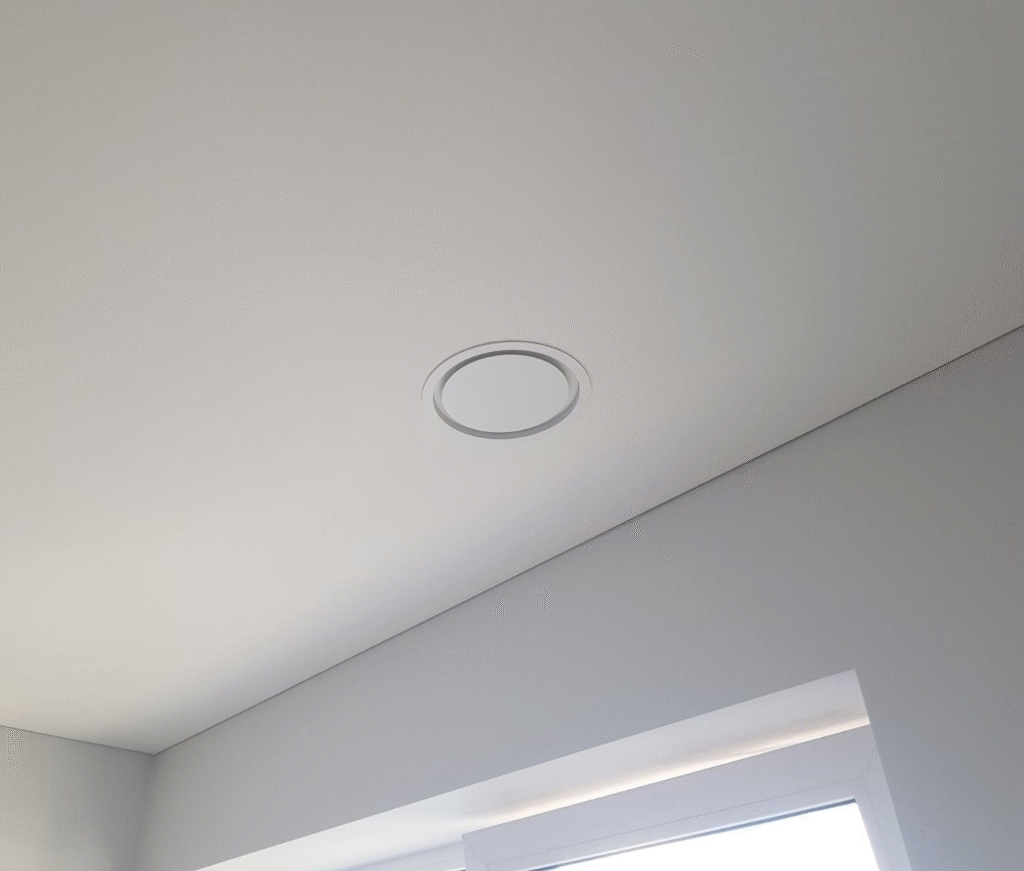

Tiekiamo oro difuzoriai montuojami gyvenamosiose patalpose – svetainėse, miegamuosiuose, darbo kambariuose. Jų užduotis – paskirstyti orą taip, kad jis natūraliai susimaišytų su patalpos oru ir nebūtų jaučiamas tiesioginis oro pūtimas. Dažniausiai naudojami apvalūs arba linijiniai difuzoriai, leidžiantys išsklaidyti oro srautą plačiu kampu.

Šalinamo oro difuzoriai montuojami patalpose, kuriose kaupiasi drėgmė ir kvapai – virtuvėse, voniose, tualetuose, drabužinėse. Jų veikimo principas paprastesnis, tačiau svarbu, kad jie būtų pakankamo našumo ir neužsikimštų. Netinkamai parinkti šalinimo difuzoriai gali lemti prastą oro cirkuliaciją visame bute.

Pagal konstrukciją difuzoriai gali būti fiksuoti arba reguliuojami. Reguliuojami difuzoriai leidžia tiksliai subalansuoti oro kiekius kiekvienoje patalpoje, todėl jie ypač naudingi butuose, kur patalpų plotai ir paskirtis skiriasi. Fiksuoti difuzoriai dažniau pasirenkami dėl dizaino, tačiau reikalauja labai tikslaus projektavimo.

Kaip parenkami difuzoriai rekuperacijai bute

Difuzorių parinkimas buto rekuperacijos sistemai nėra vien dizaino klausimas. Netinkamai parinkti difuzoriai gali sukelti skersvėjus, triukšmą arba netolygų vėdinimą, todėl šis etapas turi būti grindžiamas techniniais skaičiavimais, o ne vien vizualiniais sprendimais.

Pirmasis kriterijus – oro kiekis, kuris turi būti tiekiamas arba šalinamas iš konkrečios patalpos. Kiekviena patalpa turi skirtingus reikalavimus: gyvenamosiose zonose svarbus komfortas, o sanitarinėse – efektyvus oro šalinimas. Difuzorius turi būti parinktas taip, kad reikiamas oro srautas būtų paskirstomas be didelio oro greičio, nes būtent jis dažniausiai sukelia diskomfortą.

Antras svarbus aspektas – patalpos paskirtis ir išplanavimas. Pavyzdžiui, miegamuosiuose difuzoriai turi veikti itin tyliai, o oras neturi būti nukreiptas tiesiai į poilsio zoną. Svetainėse svarbus platesnis oro paskirstymas, o virtuvėse ir voniose – patikimas oro pašalinimas iš probleminių zonų. Todėl difuzoriaus tipas ir montavimo vieta visada derinami prie konkrečios patalpos funkcijos.

Trečiasis kriterijus – triukšmo lygis. Difuzoriai turi būti parinkti taip, kad esant projektiniam oro srautui jų skleidžiamas garsas neviršytų komforto normų. Tai ypač aktualu butuose, kur tylos reikalavimai aukšti, o foninis triukšmas minimalus. Per mažas difuzorius, net ir gražus, beveik visada reiškia per didelį oro greitį ir girdimą ūžesį.

Galiausiai svarbi ir estetika, tačiau ji turi būti derinama su techniniais reikalavimais. Šiuolaikiniai difuzoriai gali būti minimalūs, paslėpti ar integruoti į lubų dizainą, tačiau jų forma ir dydis vis tiek turi atitikti reikiamus oro kiekius. Teisingai parinktas difuzorius tampa beveik nepastebimas, bet atlieka savo funkciją maksimaliai efektyviai.

Dažniausios klaidos montuojant rekuperacijos ortakius ir difuzorius

Net ir pasirinkus kokybišką rekuperatorių, neteisingas ortakių ar difuzorių montavimas gali panaikinti visus sistemos privalumus. Dauguma problemų išryškėja tik pradėjus gyventi – kai atsiranda triukšmas, skersvėjai ar patalpos vėdinamos netolygiai.

Viena dažniausių klaidų – per didelis oro greitis ortakiais ir difuzoriais. Tai dažniausiai nutinka tada, kai ortakiai ar difuzoriai parenkami per mažo skersmens. Pasekmė – girdimas ūžesys ir juntamas oro pūtimas. Šios problemos sprendžiamos tik teisingu projektavimu, o ne „prisukimu“ po montavimo.

Kita dažna klaida – per ilgi ir netvarkingi lankstūs ortakiai. Lankstūs ortakiai dažnai paliekami susisukę, su aštriais posūkiais ar nusvirusiais segmentais. Tai didina oro pasipriešinimą, skatina dulkių kaupimąsi ir ilgainiui blogina oro kokybę.

Taip pat dažnai nepakankamai įvertinama garso izoliacija. Ortakiai montuojami tiesiogiai prie betoninių konstrukcijų be vibraciją slopinančių tarpinių, todėl garsas perduodamas per visą butą. Tyliai veikiančiai sistemai būtini tiek mechaniniai atskyrimai, tiek garso slopintuvai.

Dar viena klaida – netinkama difuzorių vieta. Tiekiamas oras nukreipiamas tiesiai į poilsio ar darbo zonas, o šalinimo difuzoriai montuojami per toli nuo drėgmės šaltinių. Tai sukelia diskomfortą ir mažina visos sistemos efektyvumą.

Kiek kainuoja rekuperacija bute

Rekuperacijos kaina bute priklauso nuo kelių pagrindinių veiksnių, todėl vieno universalaus biudžeto nėra. Didžiausią dalį sudaro pats rekuperacijos įrenginys, tačiau ortakiai, difuzoriai ir montavimo darbai taip pat sudaro reikšmingą investicijos dalį.

Mažesniems butams dažniausiai pasirenkami kompaktiški rekuperatoriai, kurių našumas pritaikytas ribotam patalpų plotui. Kaina didėja, jei reikalingas tylus darbas, aukštesnis šilumos grąžinimo efektyvumas ar papildomos funkcijos, tokios kaip drėgmės kontrolė.

Ortakių ir vamzdžių kaina priklauso nuo pasirinktos sistemos – plastikinė paskirstymo sistema dažniausiai kainuoja daugiau nei minimalus sprendimas su lanksčiais ortakiais, tačiau užtikrina gerokai didesnį komfortą ir ilgaamžiškumą. Difuzorių kainą lemia jų tipas, dizainas ir reguliavimo galimybės.

Svarbu vertinti ne tik pradinę kainą, bet ir ilgalaikę naudą. Tinkamai įrengta rekuperacija sumažina drėgmės problemas, pagerina oro kokybę ir leidžia sutaupyti šilumos energijos, ypač šaltuoju metų laiku.
